Elektromobilita

Vývoj elektromobility je spojen zejména se zaváděním nových technologií v oblasti pohonů a zdrojů energie (baterie, kapacitory). V současnosti značným omezením dalšího rozvoje je množství akumulované energie. To vyžaduje pečlivé vyvažování mezi dojezdem vozu, cenou, jízdními vlastnostmi a uživatelským komfortem vozu. Bez kvalitně provedené 1D systémové simulace je vývoj v oblasti elektromobility nemyslitelný.

Základními částmi pohonu je elektromotor s reduktorem, měnič, bateriový pack a nabíječ. Měnič bývá integrální částí motoru se společným chlazením. Pro dosažení energeticky méně náročného klimakomfortu, může být elektromobil vybaven tepelným čerpadlem nebo systémy přímých polovodičových ohřívačů.

Integrovaná pohonná jednotka elektromobilu – elektromotor, měnič a reduktor s vlastním chladicím okruhem
Integrovaná pohonná jednotka elektromobilu – elektromotor, měnič a reduktor s vlastním chladicím okruhem

Společnost TechSim Engineering má bohaté zkušenosti v oblasti systémových simulací a návrhu elektropohonu. S využitím 1D systému Siemens Simcenter Amesim je možno:

Popis činnosti Výsledky
Jízdní dojezdy Pro daný cyklus (WLTP, NEDC, apod.) a konfiguraci pohonu stanovit příslušný dojezd
Dimenzování pohonu Pro zadané parametry – jízdní cyklus, dojezd a výkonové parametry stanovit charakteristiku motoru a velikost akumulátorů a provést jejich optimalizaci
Tepelné modely Stanovení teplotního pole v motoru, měniči nebo bateriovém packu pro dané provozní zatížení
Model výkonové elektroniky (DC/DC, DC/AC měniče) Výpočetní submodel pro stanovení ztrát měniče, včetně spínacích ztrát
Klima komfort kabiny Model energetické náročnosti klimakomfortu a jeho vliv na dojezd
Řízení pohonu Strategie řízení pohonu s ohledem na celkovou účinnost pohonu, možnost kombinace s programem Simulink
Jízdní dynamika Optimalizace podvozku pro požadovaný jízdní komfort a minimální spotřebu paliva
Model elektromobilu v programu Simcenter Amesim pro stanovení jízdní stability vozu
Model elektromobilu v programu Simcenter Amesim pro stanovení jízdní stability vozu

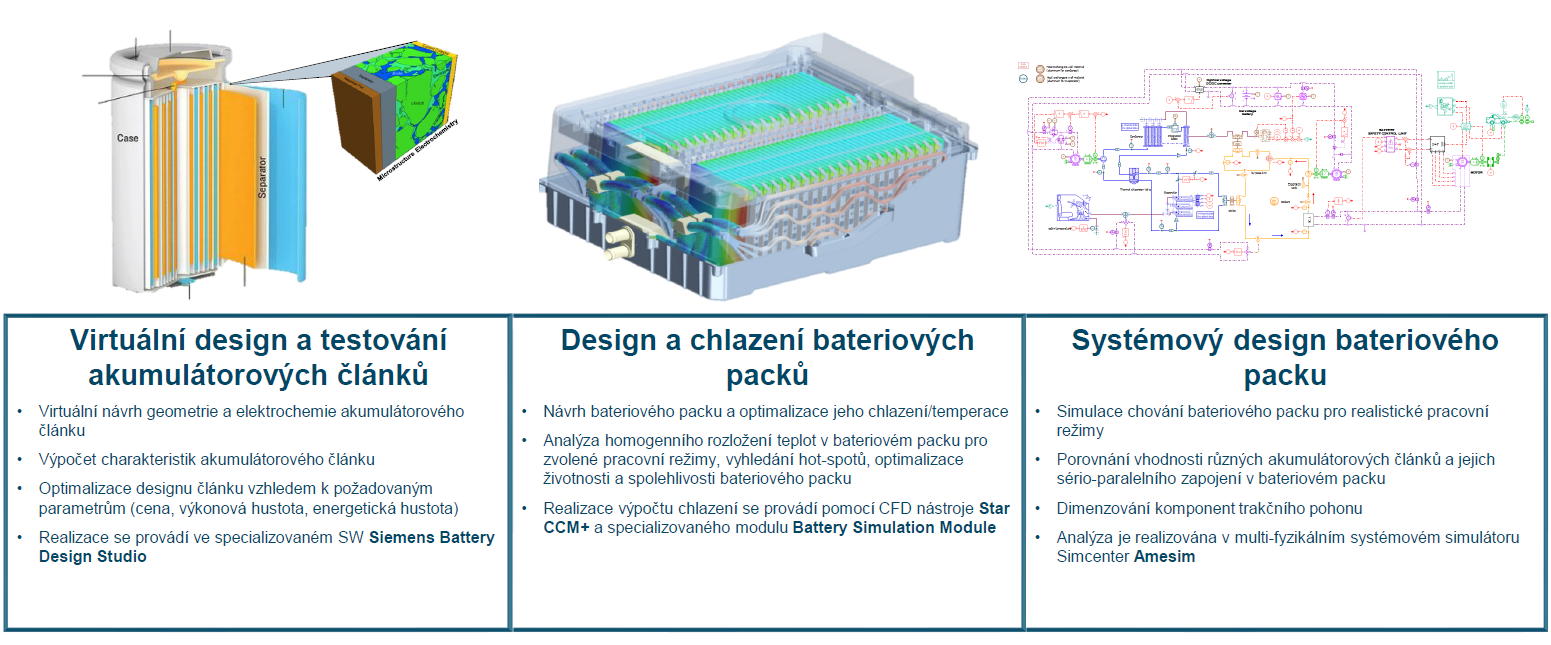

Baterie elektromobilu je v současnosti nejdražší částí pohonu. Správná volba článku a jeho kompozice do modulů a bateriového packu je základem úspěšnosti celého vozu. Jednotlivé články se od sebe liší hustotou akumulované energie, maximálními proudy, pracovním rozsahem teplot, ztrátami a životností. Zvolit správný mix těchto vlastností je možno s využitím celé palety simulačních produktů. TechSim Engineering má zkušenosti v následujících oblastech simulací:

Nabízené řešení Popis Použitý SW
Mikro strukturální elektrochemie Simulace procesu nabíjení nebo vybíjení jednotlivých Li-Ion článků BDS – Simcenter Battery Design Studio
Návrh článků Rozměrový a výkonový návrh článků, nominální kapacita, obvodové řešení, hmotnost, uspořádání jednotlivých vrstev a tvaru elektrod BDS - Simcenter Battery Design Studio
Teplo a proudění bateriového packu Dvoucestný coupling mezi elektrickým řešení ztrátového tepla a CFD doménou pro řešení proudění a přenosu tepla BSM - Simcenter Battery Simulation Module + Simcenter STAR CCM+
Teplotní závislost Model teplotní degradace baterie z důvodu vysokých teplot BSM - Simcenter Battery Simulation Module + Simcenter STAR CCM+
SEI stárnutí Počítá SEI odpor a ztracené množství lithia jako funkce času, teploty a napětí baterie. BDS - Simcenter Battery Design Studio
